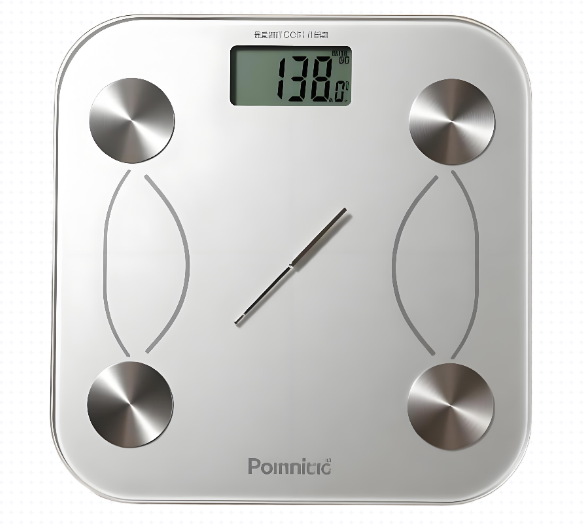

人体秤/体脂秤称重解决方案

行业背景

在健康意识高涨的今天，人体秤和体脂秤已从单纯的称重工具，迭代升级为集体重监测、体脂率分析、肌肉含量测算等多功能于一体的家庭健康管理中枢。作为直接决定测量结果可靠性的关键部件，称重传感器的性能优劣，直接影响着体脂分析算法的准确性、用户健康数据的长期追踪价值。

人体秤的工作过程，本质是 “力的传递→形变→电信号转换→数据计算→结果显示” 的完整链条，每一步都有具体的技术逻辑，我们可以拆成 5 个关键环节详细拆解：

1. 体重如何 “压到” 传感器上？

人体秤的秤面（通常是玻璃 / 金属面板）并非直接压在传感器上，中间有一套 “力传导结构”（多为金属支架或杠杆）。当人站在秤面上时，体重会转化为垂直向下的压力，通过秤面传递给下方的支架。支架的作用是把分散的压力 “集中” 到核心部件 ——压力传感器上，避免传感器受力不均导致数据不准。（比如有些秤踩边缘会不准，就是因为压力没通过支架有效传递到传感器中心）

2.压力传感器如何 “感知” 重量？

人体秤用的是电阻应变式压力传感器（最常用、成本和精度平衡的方案），它的核心是 “应变片” 和 “弹性体”。
弹性体：通常是金属材质（如铝合金），有一定弹性 —— 受压时会发生极其微小的形变（比如几微米，肉眼完全看不见），撤去压力后又能恢复原状，不会永久变形。
应变片：贴在弹性体表面，是一种 “电阻随形变变化的特殊金属片”。当弹性体被体重压得轻微形变时，应变片也会跟着拉伸或压缩—拉伸时，金属片里的导电材料变长、变细，电阻就会增大；压缩时则相反，电阻会减小。简单说：体重越大→弹性体形变越大→应变片电阻变化越明显。

3.电阻变化如何变成 “可计算的信号”？

应变片的电阻变化非常微弱（通常只有几欧姆），直接测量很难精准，这时候先需要一个 “信号放大” 环节 ——惠斯通电桥电路。它会把 4 个应变片（或2个应变片+2个固定电阻）组成一个 “桥”，再接入稳定的电源（比如5V直流电压）。当体重导致应变片电阻变化时，电桥的 “输出电压” 就会发生改变（原本平衡的电压变得不平衡），而且这个电压变化量会和体重（即压力）成正比—— 体重越大，输出的电压信号越强。这一步就把 “物理形变” 彻底转化成了 “可被电路识别的电信号”。

称重传感器还可以测量猫砂的数量，提醒用户及时添加猫砂。我们推荐以下称重传感器在智能猫砂盒上的应用。

4.电信号如何变成 “体重数字”？

秤的内部有一个 主控芯片（类似小型计算器的核心），它会接收来自电桥的模拟电压信号，但芯片只能处理 “数字信号”，所以需要先经过一个 模数转换器（ADC），把模拟电压转换成数字信号。之后，主控芯片会根据预设的 校准参数进行计算——出厂前，厂家会用标准砝码（比如 10kg、50kg、100kg）测试秤，记录下 “不同砝码对应的电压信号值”，并把这些数据存入芯片，形成一个 “电压 - 体重” 的对应关系表。当你称重时，芯片会对比当前收到的数字信号和 “校准表”，算出对应的体重数值（比如某电压信号对应 60.5kg）

5.数字如何 “亮在屏幕上”？

最后，主控芯片会把计算出的体重数字，传递给秤的显示屏（常见的是 LED 数码管或 LCD 液晶屏）。
LED 屏：通过点亮不同的数字段（比如 “8” 由 7 个小段组成），显示出体重；
LCD 屏：则通过液晶分子在电场作用下的透光 / 遮光变化，呈现数字。
整个过程非常快，从站上去到显示数字，通常只有 0.5-1 秒。

称重传感器选型

安装展示
